脱空计

仪器特点：安岩®AYD-S型脱空计具有智能识别功能

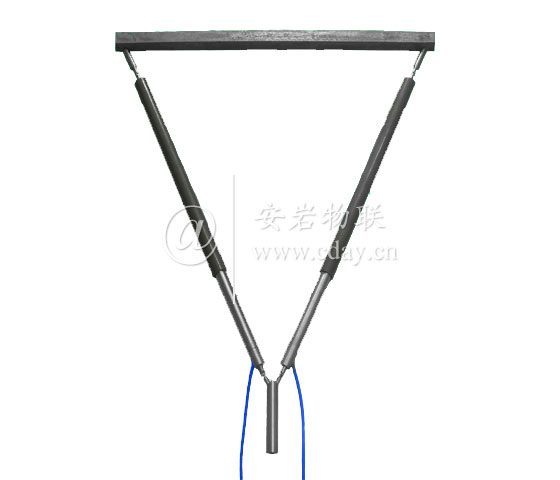

安岩®AYD-S型脱空计
安岩®AYD-S型脱空计，其中包括有AYD-50S、AYD-100S两种型号。

1 用途
安岩®AYD-S型脱空计适用于长期测量面板坝的混凝土面板与垫层料，或其它混凝土结构物与地基之间因变形造成的脱空。脱空计的位移传感器采用的是VWD型振弦式位移计，其由位移计加装配套附件而组成。振弦式位移计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，经试验温度修正系数甚小，使用中不需要温度修正。振弦式脱空计具有智能识别功能。

2 规格及主要技术参数

规格代号	AYD-50S	AYD-100S
测量范围： mm	0～50	0～100
灵敏度k： mm／F	≤0.02	≤0.04
测量精度： F.S	±0.1%	±0.1%
温度测量范围： ℃	-40～+150	-40～+150
温度测量精度： ℃	±0.5	±0.5
仪器外径： mm	30.5	30.5
仪器长度： mm	340	400
耐水压： MPa	≥1	≥1
绝缘电阻： MΩ	≥50	≥50

3 计算方法
脱空计的一般计算公式：

Lm= k△F + b△T = k (F - F₀)＋b (T - T₀)

式中：Lm— 被测结构物的位移量，单位为mm。

K — 脱空计的测量灵敏度，单位为mm/F；

△F— 脱空计实时测量值相对于基准值的变化量，单位为F；

F — 脱空计的实时测量值，单位为F；

F₀— 脱空计的测量基准值，单位为F。

b — 脱空计的温度修正系数，单位为mm/℃；

△T— 温度实时测量值相对于基准值的变化量，单位为℃；

T — 温度的实时测量值，单位为℃；

T₀— 温度的测量基准值，单位为℃。

安岩®AYD-S型脱空计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，试验所得其温度修正系数b甚小，由此一般计算可用下列公式：

L= k△F = k (F - F₀)

注：频率模数F=Hz²×10^-3
