仪器特点：振弦式多点位移计具有智能识别功能

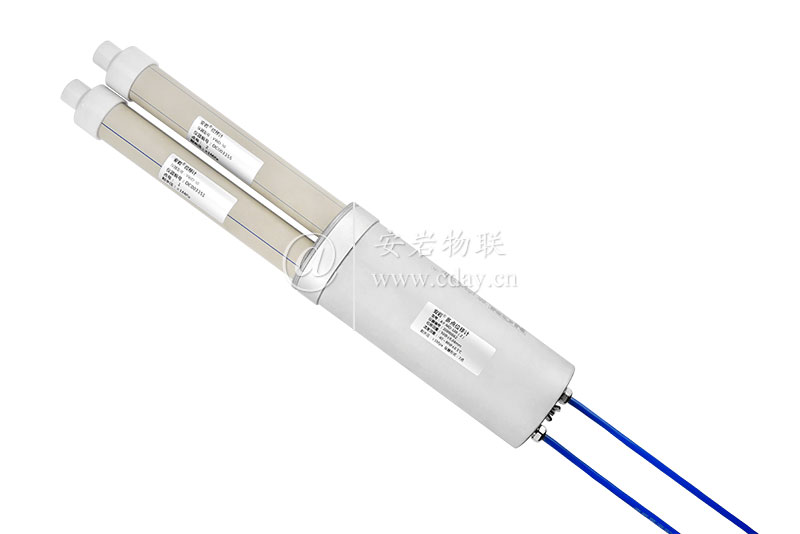

安岩®AYD-M振弦式多点位移计

    安岩®AYD-M振弦式多点位移计，其中包括有AYD-20(  ) 、AYD-M-50(  ) 、AYD-M-100(  )等系列型号，多种规格。如：AYD-M-50(  ) 的后缀括号为单套仪器的测量点数。

1 用途
  安岩®AYD-M振弦式多点位移计适用于长期埋设在水工结构物或土坝、土堤、边坡、隧道等结构物内，测量结构物深层多部位的位移、沉降、应变、滑移等，并可同步测量埋设点的温度。多点位移计的位移传感器采用的是AYD型振弦式位移计，其由位移计加装配套附件而组成。振弦式位移计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，经试验温度修正系数甚小，使用中不需要温度修正。振弦式多点位移计具有智能识别功能。

2 规格及主要技术参数

3 计算方法
  多点位移计的一般计算公式：

  Lm= k△F + (b- hα)△T = k (F - F₀) + (b - hα)(T - T₀)

式中： Lm— 被测结构物的位移量，单位为mm；

k — 多点位移计的测量灵敏度，单位为mm/F；

     △F — 多点位移计实时测量值相对于基准值的变化量，单位为F；

b — 多点位移计的温度修正系数，单位为mm/℃；

h — 测杆长度，单位为mm；

      α— 测杆的线膨胀系数，单位为10^-6/℃；

△T — 温度实时测量值相对于基准值的变化量，单位为℃；

F — 多点位移计的实时测量值，单位为F；

 F₀ — 多点位移计的测量基准值，单位为F；

       T — 温度的实时测量值，单位为℃；

       T₀ — 温度的测量基准值，单位为℃。

VWDB型振弦式多点位移计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，试验所得其温度修正系数b甚小，由此一般计算可用下列公式:

                             L= k△F - hα△T

注：频率模数F=Hz²×10^-3
