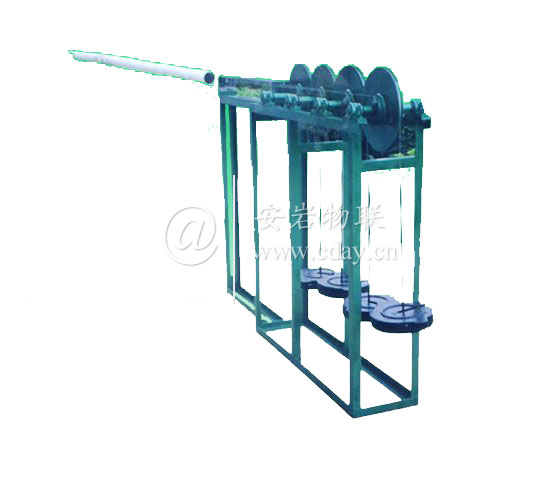

AY-YZX型引张线水平位移计(又名:钢丝水平位移计)
AY-YZX型引张线水平位移计,型号为AY-YZX。
1 用途
AY-YZX型引张线水平位移计适用于长期观测土石坝、土堤、边坡等土体内部的位移,是了解被测物体稳定性的有效监测设备。
AY-YZX型引张线水平位移计可单独安装,亦可与WLS-1型水管式沉降仪联合安装进行观测。
2 规格及主要技术参数
规格代号 |
AY-YZX |
|
测点数量 |
根据设计要求 |
|
管线长度,m |
10~200 |
|
测量范围,mm |
500~800 |
|
最小读数,mm |
≤0.05 |
|
测量精度,mm/m |
±2/100 |
|
钢丝直径,mm |
1.2~2.6 |
|
3 计算方法
