应变计

仪器特点：安岩®AYS型振弦式应变计具有智能识别功能

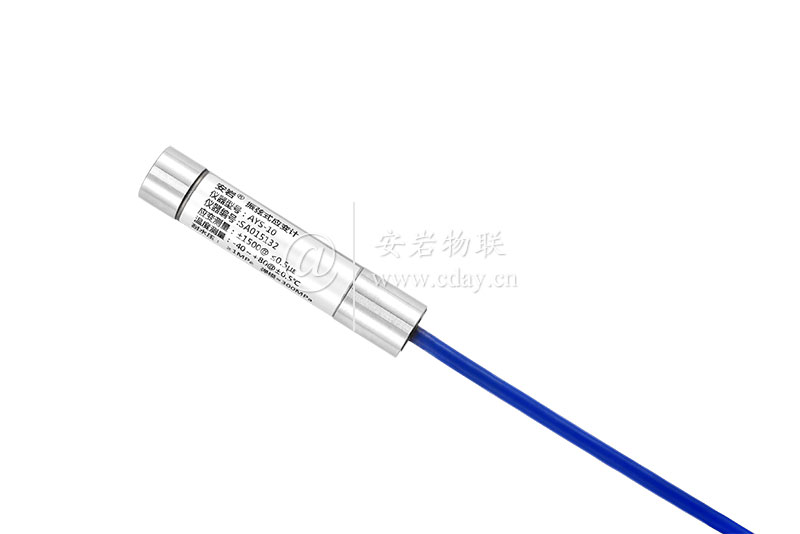

安岩®AYS型振弦式应变计安岩®AYS型振弦式应变计，其中包括有AYS-10、AYS-15、AYS-10M、AYS-15M (大弹模)四种型号。

1 用途
安岩®AYS型振弦式应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量，并可同步测量埋设点的温度。加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。

2 规格及主要技术参数

规格代号			AYS-10	AYS-15	AYS-10M	AYS-15M
	标距 L， mm		100	150	100	150
尺寸参数	有效直径d，mm		22	22	22	22
	端部直径D，mm		33	33	33	33
	应变测	拉伸，10^-6	1500	1500	1500	1500
	量范围	压缩，10^-6	1500	1500	1500	1500
	最小读数k， 10^-6／F		≤0.5	≤0.5	≤0.5	≤0.5
性能参数	温度测量范围，℃		-25～+60	-25～+60	-25～+60	-25～+60
	温度测量精度，℃		±0.5	±0.5	±0.5	±0.5
	温度修正系数b，10^-6／℃		≈13.5	≈13.5	≈13.5	≈13.5
	弹性模量 Eg， MPa		300～800	300～800	800～1500	800～1500
	绝缘电阻， MΩ		≥50	≥50	≥50	≥50

3 计算方法

应变计的一般计算公式：

          ε_m = k△F + b′△T = k(F - Fo) + (b -α)(T - To)


式中： ε_m— 被测结构物的应变量，单位为10^-6；
       k — 应变计测量应变量的最小读数，单位为10^-6/F；
     △F — 应变计实时测量值相对于基准值的变化量，单位为F；
     △T — 温度实时测量值相对于基准值的变化量，单位为℃；
       F — 应变计的实时测量值，单位为F；
      Fo — 应变计的基准值，单位为F；
       b — 应变计的温度修正系数，单位为10^-6/℃；
      α — 被测结构物的线膨胀系数，单位为10^-6／℃；
       T — 温度的实时测量值，单位为℃；
       To— 温度的基准值，单位为℃。

注：频率模数F=Hz²×10^-3
