仪器特点：安岩®AYSW型振弦式无应力计具有智能识别功能

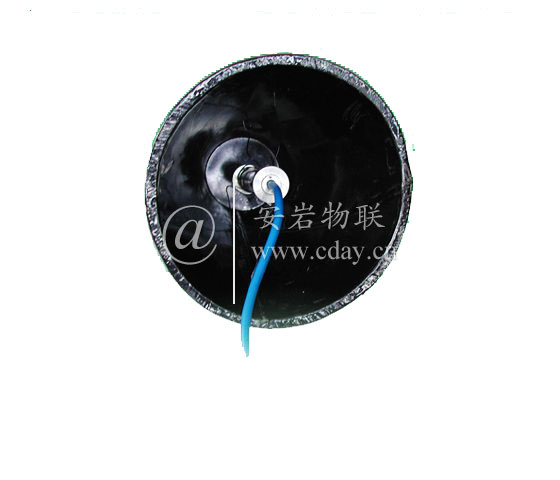

安岩®AYSW型振弦式无应力计
安岩®AYSW型振弦式无应力计，其中包括有AYSW-10、AYSW-15两种型号。
1 用途
安岩®AYSW型振弦式无应力计计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部混凝土自身体积变化的应变量，并可同步测量埋设点的温度。振弦式无应力计由应变计和无应力桶组成，振弦式无应变计具有智能识别功能。参数
2 规格及主要技术参数
|
规格代号 |
AYSW-10 |
AYSW-15 |
||
|
|
标距 L： mm |
100 |
150 |
|
|
尺寸参数 |
有效直径d： mm |
22 |
22 |
|
|
|
端部直径D： mm |
33 |
33 |
|
|
|
应变测 |
拉伸：10-6 |
1500 |
1500 |
|
|
量范围 |
压缩：10-6 |
1500 |
1500 |
|
|
灵敏度k： 10-6／F |
≤0.5 |
≤0.5 |
|
|
|
测量精度： F.S |
±0.1% |
±0.1% |
|
|
性能参数 |
温度测量范围： ℃ |
-40～+150 |
-40～+150 |
|
|
|
温度测量精度： ℃ |
±0.5 |
±0.5 |
|
|
|
温度修正系数b：10-6／℃ |
≈13.5 |
≈13.5 |
|
|
|
弹性模量 Eg： MPa |
300～800 |
300～800 |
|
|
|
耐水压： MPa |
≥1 |
≥1 |
|
|
|
绝缘电阻： MΩ |
≥50 |
≥50 |
|
无应力计的一般计算公式：
εm = k△F + b△T = k (F - F0)+ (b -α)(T - T0)
式中：εm — 被测结构物的应变量，单位为10-6；
k — 无应力计的测量灵敏度，单位为10-6/F；
△F — 无应力计实时测量值相对于基准值的变化量，单位为F；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 无应力计的实时测量值，单位为F；
F0 — 无应力计的测量基准值，单位为F；
b — 无应力计的温度修正系数，单位为10-6/℃；
α— 被测结构物的线膨胀系数，单位为10-6／℃。
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
注：频率模数F=Hz2×10-3
