1、用途

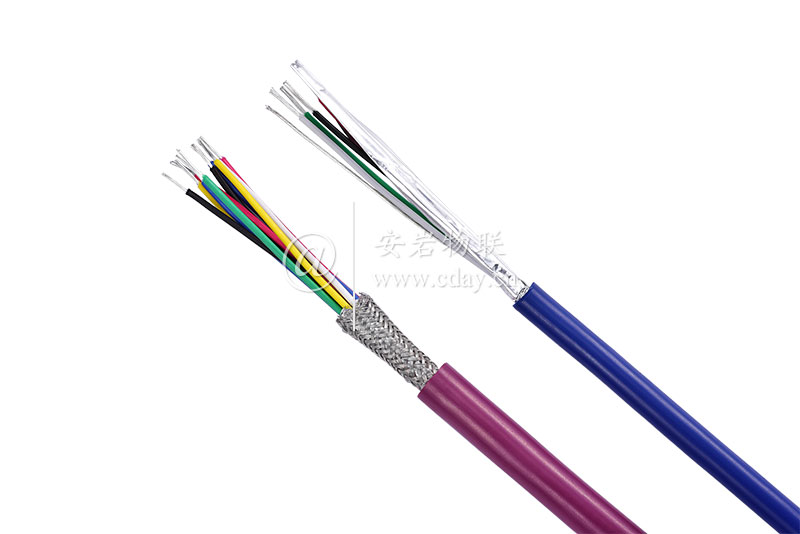

安岩®AYC型水工观测电缆适用于户外移动的水工观测仪器仪表，及其它类似的电子装置。水工观测电缆具有良好的防水性能和电器性能，可长期直接埋设在混凝土或岩土中，亦可长期置于耐压范围的河、湖或海水中。水工观测电缆不仅有良好的耐酸碱性能，并具有良好的抗电磁干扰和防雷电功能。
2、正常使用条件
2.1使用温度：-30～+80℃
2.2额定电压：Uo/U 300/300V
2.3耐水压力：≥1MPa
3 规格及主要技术参数
|
型号 |
芯线×截面 mm2 |
导体结构, 根/直径mm |
绝缘外径 mm |
护套外径 mm |
直流电阻 Ω/km |
|
|
芯线 |
防雷地线 |
|||||
|
AYC-2A |
2×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈6.2 |
≈61.0 |
|
AYC-2 |
2×0.50+1×0.4 |
10/0.25 |
8/0.25 |
1.90 |
≈7.4 |
≈40.0 |
|
AYC-4A |
4×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈6.2 |
≈61.0 |
|
AYC-4 |
4×0.40+1×0.35 |
8/0.25 |
7/0.25 |
1.60 |
≈7.4 |
≈49.6 |
|
AYC-8 |
8×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈8.2 |
≈61.0 |
|
AYC-10 |
10×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈9.6 |
≈61.0 |
|
AYC-14 |
14×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈11.0 |
≈61.0 |
