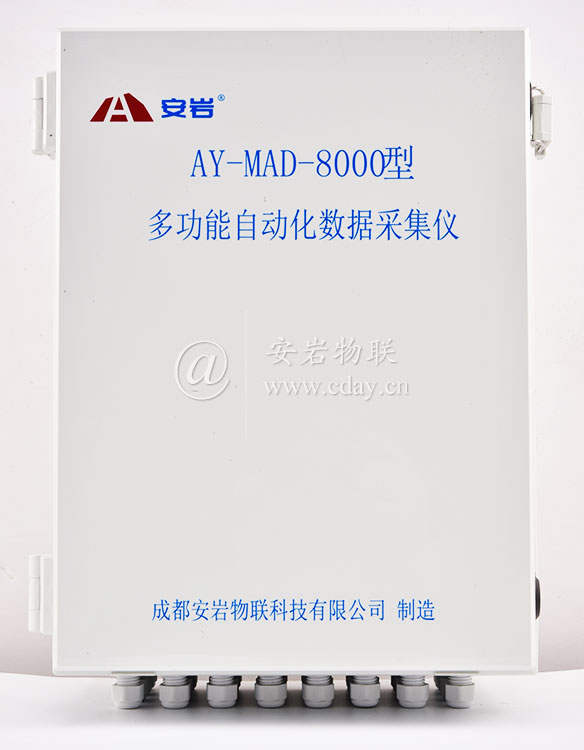

安岩®AY-MAD-8000型多功能自动化数据采集仪

安岩®AY-MAD-8000型多功能自动化数据采集仪，型号为AY-MAD-8000。

1 用途

安岩®AY-MAD-8000型多功能自动化数据采集仪适用于单台或多台组网自动采集各类传感器的测量数据，能适应工程现场气候环境下正常工作，并具有防水、防雷、抗干扰等能力。多功能自动化数据采集仪有分布式网络化测量、自动间隔测量、单次测量、连续测量、定时测量、定次测量、测量数据存贮、计算机通讯、越限报警、测量数据管理、测量图表输出、附设人工比测等功能。

2 基本功能

● 开放式结构，摸块化组合，可采集电压、电流、电阻、电容、频率、开关量、脉冲量等电量，测量精度高，系统稳定可靠，具有较强的抗环境电磁干扰和抗工频干扰的能力。

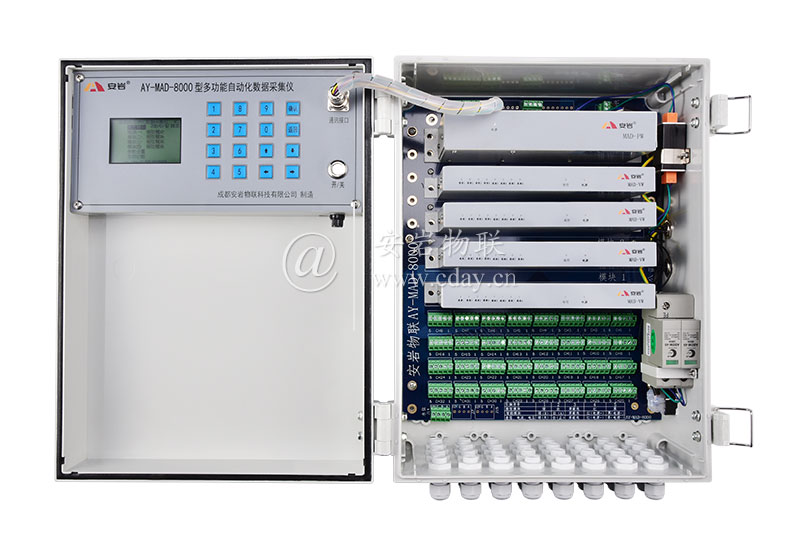

● 每台AY-MAD-8000为摸块化组合，由四个任意组合的测量摸块﹑主控与通讯模块，电源模块，接线端口组成。

● AY-MAD-8000有完善的防雷防静电及瞬变脉冲阻断功能，高压脉冲由阻断电路先行阻止，再由吸收电路安全吸收，确保模块运行安全。设有传感器的安全保护功能，在测量闲置时自动将传感器进线短路并接至系统地线上，确保传感器安全，无需另配避雷器。

● 具有完备的系统自检功能，AY-MAD-8000每天会自动检测一次各部件的工作状况，发现故障立即报告。每个摸块上有12个工作状态指示灯，将随时显示电源、测量、收信、发信、各通路的工作状态。

● AY-MAD-8000有多种数据传输方式：RS485传输、TCP/IP网络传输、无线数传电台传输、光缆传输、电话网络传输、公共移动网传输(GPRS/CDMA)等。

● AY-MAD-8000具有灵活的采集数据处理方式，可以工作在自报方式、召测方式、单机存贮方式等多种方式的组合，内置4M字节存贮器可以存贮传感器满接时单点7000次采集数据。存贮数据可通过串口传输至计算机，也可以使用U盘转拷贝至计算机，增加了数据转移的灵活性。

3 主要技术指标

外形尺寸：400×300×185 mm

工作电源：220V交流电或16.5V太阳能供电

整机功耗：测量<500ma(与内置模块类型有关)，待机<5ma(省电模式)

显示屏：240X160高点阵LCD

传输距离：约1000米(485传输)，其它传输方式由外置传输设备决定

波特率：9600bps(RS485)或115200bps(无线数传电台)，波特率可调

工作温湿度：温度-30°C ～+70°C，相对湿度90%

存贮数据：约8000×32条

数据保持时间：>10年

接入传感器：32支／台

组网数量：最多256台

整机设计寿命：>10年
