1 用途

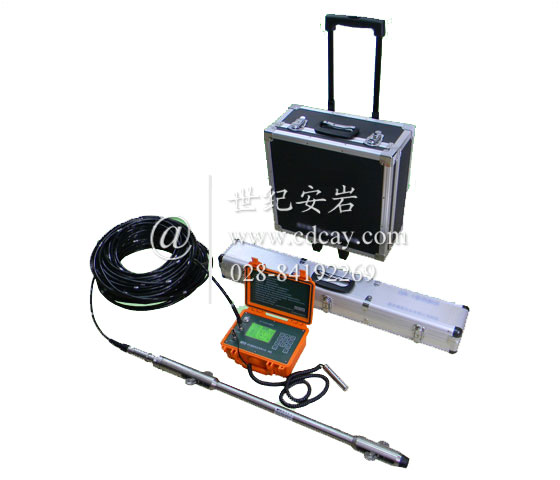

安岩®AY-1型活动式测斜仪(智能型)广泛适用于测量土石坝、面板坝、岩体边坡、土建基坑、路基等结构物的水平位移，该仪器配合测斜管可反复使用。测量时被测值由手持线控器选定存入读数仪，传输给计算机，计算出位移量并绘制管形图，无纸化操作。测斜仪采用的是耐冲击型倾斜传感器，承载电缆为带钢芯表面镶有标尺的聚胺脂电缆。测斜仪具有智能识别功能。
2 规格及主要技术参数
|
规格代号 |
AY-1 |
|
测杆直径： mm |
25/38 |
|
轮 距： mm |
500 |
|
总 长： mm |
700 |
|
测量范围； ° |
±15 |
|
灵敏度： 〃/F |
≤ 9 |
|
测量精度： F.S |
±0.1% |
|
系统误差： mm/25m |
±4.5 |
|
耐水压：MPa |
≥1 |
|
绝缘电阻： MΩ |
≥50 |
|
测量电缆： |
带钢丝芯及长度标记的聚胺脂电缆 |
3 计算方法
测斜仪的一般计算公式：
Si = L×Sin(a + b×Fi + c×Fi2 + d×Fi3)
式中： Si — 测斜管轴线在i点与铅垂线的倾斜量(水平位移)，单位为mm;
L — 测斜仪两轮距间的标距，单位为mm;
Fi — 测斜仪在i点的实时测量值，单位为F;
a﹑b﹑c﹑d — 测斜仪的标定系数。
