仪器特点：安岩®AYD型振弦式位移计具有智能识别功能

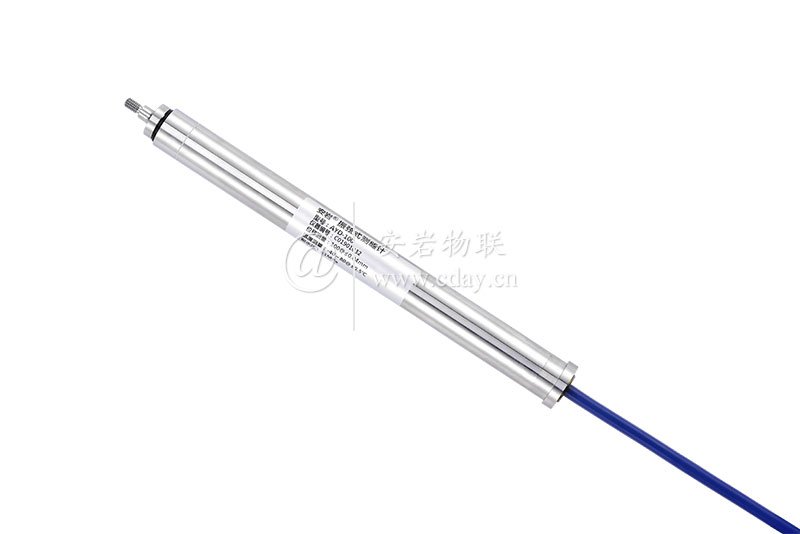

安岩®AYD型振弦式位移计
安岩®AYD型振弦式位移计，其中包括有AYD-20、AYD-50、AYD-100等系列型号。
1 用途
安岩®AYD型振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(变形)，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，并可同步测量埋设点的温度。加装配套附件可组成基岩位移计、多点位移计、土应变计等测量变形的仪器。振弦式位移计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，经试验温度修正系数甚小，使用中不需要温度修正。安岩®AYD型振弦式位移计具有智能识别功能。
2 规格及主要技术参数
|
规格代号 |
AYD-20 |
AYD-50 |
AYD-100 |
|
测量范围： mm |
0～20 |
0～50 |
0～100 |
|
灵敏度k： mm／F |
≤0.01 |
≤0.02 |
≤0.04 |
|
测量精度： F.S |
±0.1% |
±0.1% |
±0.1% |
|
温度测量范围： ℃ |
-40～+150 |
-40～+150 |
-40～+150 |
|
温度测量精度： ℃ |
±0.5 |
±0.5 |
±0.5 |
|
仪器外径： mm |
30.5 |
30.5 |
30.5 |
|
仪器长度： mm |
300 |
340 |
400 |
|
耐水压： MPa |
≥1 |
≥1 |
≥1 |
|
绝缘电阻： MΩ |
≥50 |
≥50 |
≥50 |
3 计算方法
位移计的一般计算公式：
Lm= k△F + b△T = k (F - F0)＋b (T - T0)
式中： Lm— 被测结构物的位移量，单位为mm；
k — 位移计的测量灵敏度，单位为mm/F；
△F — 位移计实时测量值相对于基准值的变化量，单位为F；
b — 位移计的温度修正系数，单位为mm/℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 位移计的实时测量值，单位为F；
F0 — 位移计的测量基准值，单位为F；
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
VWD型振弦式位移计的敏感测量元件，其与固定机架的材料线膨胀系数极为接近，试验所得其温度修正系数b甚小，由此一般计算可用下列公式:
L = k△F
注：频率模数F=Hz2×10-3
