仪器特点：安岩®AYR型振弦式钢筋计具有智能识别功能

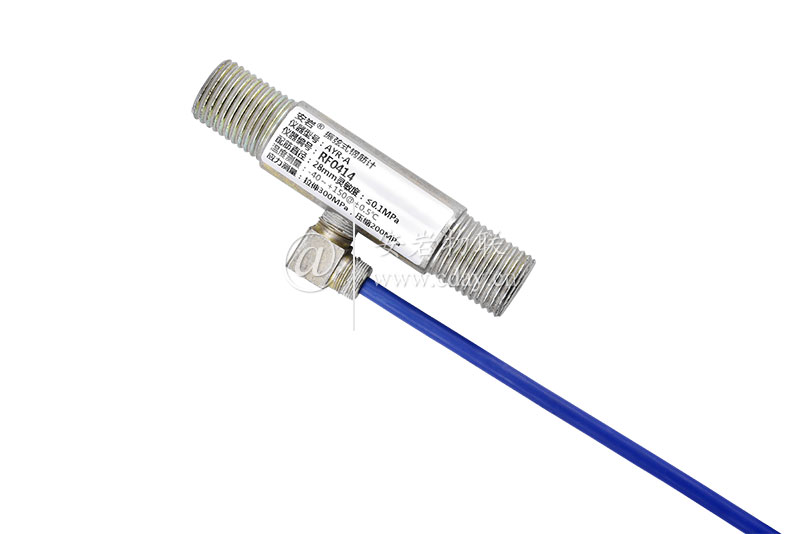

安岩®AYR型振弦式钢筋计
安岩®AYR型振弦式钢筋计（又名：锚杆应力计），其中包括有AYR-20、AYR-22、AYR-25、AYR-28、AYR-32、AYR-36等系列型号。
|
规格代号 |
R-20 |
R-22 |
R-25 |
R-28 |
R-32 |
R-36 |
||||||
|
|
配筋直径d: mm |
20 |
22 |
28 |
32 |
36 |
40 |
|||||
|
尺寸参数 |
钢套截面积A: cm2 |
3.14 |
3.8 |
6.16 |
8.04 |
10.2 |
12.6 |
|||||
|
|
钢套长度L: mm |
|
|
120-160 |
|
|
|
|||||
|
|
应力测 |
拉伸: MPa |
|
|
|
|
300 |
|
|
|
|
|
|
|
量范围 |
压缩: MPa |
|
|
|
|
200 |
|
|
|
||
|
|
灵敏度k: MPa/F |
|
|
|
|
≤0.15 |
|
|
|
|||
|
性能参数 |
测量精度： F.S |
|
|
|
|
±0.1% |
|
|
|
|||
|
|
温度测量范围: ℃ |
|
|
|
|
-40～+150 |
|
|
|
|||
|
|
温度测量精度: ℃ |
|
|
|
|
±0.5 |
|
|
|
|||
|
|
耐水压： MPa |
|
|
|
|
≥1 |
|
|
|
|
||
|
|
绝缘电阻: MΩ |
|
|
|
|
≥50 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
σm = k△F + b△T = k (F - F0) + b (T - T0)
式中：σm — 被测结构物钢筋所受的应力值，单位为MPa ；
k — 钢筋计的测量灵敏度，单位为MPa/F；
△F — 钢筋计实时测量值相对于基准值的变化量，单位为F；
b — 钢筋计的温度修正系数，单位为MPa /℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 钢筋计的实时测量值，单位为F；
F0 — 钢筋计的测量基准值，单位为F；
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
安岩®AYR型振弦式钢筋计的敏感测量元件，其与测力钢套的材料线膨胀系数极为接近，试验所得其温度修正系数b甚小，由此一般计算可用下列公式:
σ= k△F
注：频率模数F=Hz2×10-3
