仪器特点：安岩®AYE型振弦式土压力计(混凝土应力计)具有智能识别功能

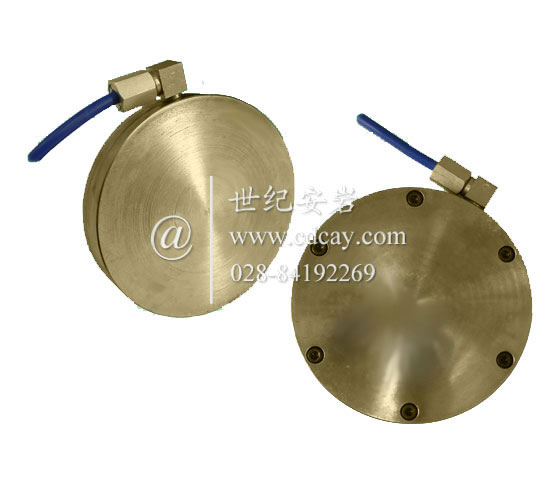

安岩®AYE型振弦式土压力计(混凝土应力计)
本使用说明仅适用于本公司生产的安岩®AYE型振弦式土压力计(混凝土应力计)，其中包括有AYE-0.4、AYE-0.6、AYE-0.8、AYE-1、 AYE-1.6、AYE-2.等系列型号。
|
规格代号 |
AYE-0.4 |
AYE-0.6 |
AYE-0.8 |
AYE-1 |
AYE-1.6 |
AYE-2.5 |
|
|
尺寸 |
最大外径D: mm |
156 |
156 |
156 |
156 |
156 |
156 |
|
参数 |
承压盘高H: mm |
27 |
27 |
27 |
27 |
27 |
27 |
|
|
测量范围: KPa |
0～400 |
0～600 |
0～800 |
0～1000 |
0～1600 |
0～2500 |
|
|
灵敏度k: KPa/F |
≤0.20 |
≤0.30 |
≤0.35 |
≤0.50 |
≤0.80 |
≤1.25 |
|
|
测量精度： F.S |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
|
性能参数 |
温度测量范围:℃ |
-40～ +150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
|
|
温度测量精度:℃ |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
|
修正系数:KPa/℃ |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
≈ |
≈0.08 |
|
|
耐水压：测耐水压：测量范围 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
|
|
绝缘电阻: 绝缘电阻: MΩ |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
Pm = k△F + b△T = k (F - F0) + b (T - T0)
式中：Pm — 被测结构物的土压力值，单位为KPa；
K — 土压力计的测量灵敏度，单位为KPa/F ；
△F — 土压力计实时测量值相对于基准值相的变化量，单位为F；
b — 土压力计的温度修正系数，单位为KPa /℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 土压力计的实时测量值，单位为F；
F0 — 土压力计的测量基准值，单位为F；
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
注：频率模数F=Hz2×10-3
