仪器特点：安岩®AYE型振弦式混凝土应力计具有智能识别功能

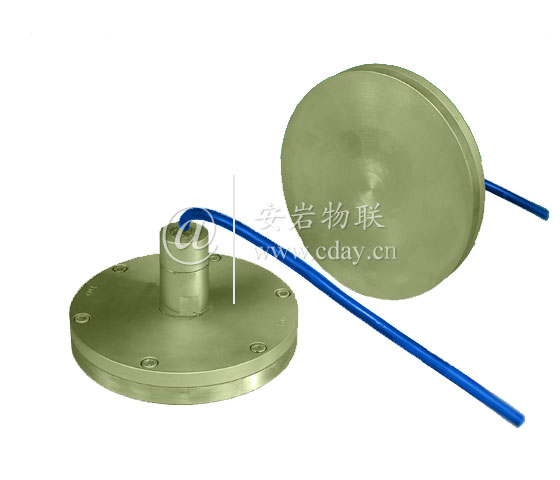

安岩®AYE型振弦式混凝土应力计
安岩®AYE型振弦式混凝土应力计，其中包括有AYE-0.4S、AYE-0.6S、AYE-0.8S、 AYE-1S、AYE-1.6S、AYE-2.5S等系列型号。
1 用途
安岩®AYE型振弦式混凝土应力计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内的受压状态，并可同步测量埋设点的温度。振弦式混凝土应力计具有智能识别功能。
2 规格及主要技术参数
|
规格代号 |
AYE-0.4S |
AYE-0.6S |
AYE-0.8S |
AYE-1S |
AYE-1.6S |
AYE-2.5S |
|
|
尺寸 |
最大外径D:mm |
156 |
156 |
156 |
156 |
156 |
156 |
|
参数 |
承压盘高H: mm |
27 |
27 |
27 |
27 |
27 |
27 |
|
|
测量范围: KPa |
0～400 |
0～600 |
0～800 |
0～1000 |
0～1600 |
0～2500 |
|
|
灵敏度k: KPa/F |
≤0.20 |
≤0.30 |
≤0.35 |
≤0.50 |
≤0.80 |
≤1.25 |
|
|
测量精度： F.S |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
|
性能参数 |
温度测量范围: ℃ |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
|
|
温度测量精度: ℃ |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
|
修正系数: KPa/℃ |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
|
|
耐水压：测耐水压：测量范围 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
|
|
绝缘电阻: 绝缘电阻: MΩ |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
3 计算方法
应力计的一般计算公式：
Pm = k△F + b△T = k (F - F0) + b (T - T0)
式中：Pm — 被测结构物的压应力值，单位为KPa；
K — 应力计的测量灵敏度，单位为KPa/F ；
△F — 应力计实时测量值相对于基准值相的变化量，单位为F；
b — 应力计的温度修正系数，单位为KPa /℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
F — 应力计的实时测量值，单位为F；
F0 — 应力计的测量基准值，单位为F；
T — 温度的实时测量值，单位为℃；
T0 — 温度的测量基准值，单位为℃。
注：频率模数F=Hz2×10-3
